Synopse aller Änderungen der 16. BImSchV am 01.03.2021

Diese Gegenüberstellung vergleicht die jeweils alte Fassung (linke Spalte) mit der neuen Fassung (rechte Spalte) aller am 1. März 2021 durch Artikel 1 des 2. BImSchV16ÄndV geänderten Einzelnormen. Synopsen für andere Änderungstermine finden Sie in der Änderungshistorie der 16. BImSchV.

Hervorhebungen: alter Text, neuer Text

Änderung verpasst?

16. BImSchV a.F. (alte Fassung)
in der vor dem 01.03.2021 geltenden Fassung
16. BImSchV n.F. (neue Fassung)
in der am 01.03.2021 geltenden Fassung
durch Artikel 1 V. v. 04.11.2020 BGBl. I S. 2334

Gliederung

(Textabschnitt unverändert)

Eingangsformel
§ 1 Anwendungsbereich
§ 2 Immissionsgrenzwerte
§ 3 Berechnung des Beurteilungspegels für Straßen
(Text alte Fassung) nächste Änderung


(Text neue Fassung)

§ 3a Festlegung der Straßendeckschichtkorrektur
§ 4 Berechnung des Beurteilungspegels für Schienenwege
§ 5 Festlegung akustischer Kennwerte für abweichende Bahntechnik und schalltechnische Innovationen
vorherige Änderung nächste Änderung




§ 6 Übergangsregelung für die Berechnung des Beurteilungspegels für Straßen
Schlußformel
vorherige Änderung nächste Änderung

Anlage 1 (zu § 3) Berechnung des Beurteilungspegels für Straßen


Anlage 1 (aufgehoben)
Anlage 2 (zu § 3) Berechnung der Beurteilungspegel bei Schienenwegen
(heute geltende Fassung)

§ 2 Immissionsgrenzwerte


(1) Zum Schutz der Nachbarschaft vor schädlichen Umwelteinwirkungen durch Verkehrsgeräusche ist bei dem Bau oder der wesentlichen Änderung sicherzustellen, daß der Beurteilungspegel einen der folgenden Immissionsgrenzwerte nicht überschreitet:


| Tag | Nacht

1. an Krankenhäusern, Schulen, Kurheimen und Altenheimen | 57 Dezibel (A) | 47 Dezibel (A)

2. in reinen und allgemeinen Wohngebieten und Kleinsiedlungsgebieten | 59 Dezibel (A) | 49 Dezibel (A)

vorherige Änderung nächste Änderung

3. in Kerngebieten, Dorfgebieten und Mischgebieten | 64 Dezibel (A) | 54 Dezibel (A)



3. in Kerngebieten, Dorfgebieten, Mischgebieten und Urbanen Gebieten | 64 Dezibel (A) | 54 Dezibel (A)

4. in Gewerbegebieten | 69 Dezibel (A) | 59 Dezibel (A)


(2) Die Art der in Absatz 1 bezeichneten Anlagen und Gebiete ergibt sich aus den Festsetzungen in den Bebauungsplänen. Sonstige in Bebauungsplänen festgesetzte Flächen für Anlagen und Gebiete sowie Anlagen und Gebiete, für die keine Festsetzungen bestehen, sind nach Absatz 1, bauliche Anlagen im Außenbereich nach Absatz 1 Nr. 1, 3 und 4 entsprechend der Schutzbedürftigkeit zu beurteilen.

(3) Wird die zu schützende Nutzung nur am Tage oder nur in der Nacht ausgeübt, so ist nur der Immissionsgrenzwert für diesen Zeitraum anzuwenden.

(4) Die Bundesregierung erstattet spätestens im Jahre 2025 und dann fortlaufend alle zehn Jahre dem Deutschen Bundestag Bericht über die Durchführung der Verordnung. In dem Bericht wird insbesondere dargestellt, ob die in § 2 Absatz 1 genannten Immissionsgrenzwerte dem Stand der Lärmwirkungsforschung entsprechen und ob weitere Maßnahmen zum Schutz vor schädlichen Umwelteinwirkungen durch Verkehrsgeräusche erforderlich sind.



(heute geltende Fassung)

§ 3 Berechnung des Beurteilungspegels für Straßen


vorherige Änderung nächste Änderung

Der Beurteilungspegel für Straßen ist nach Anlage 1 zu berechnen. Die Berechnung hat getrennt für den Beurteilungszeitraum Tag (6 Uhr bis 22 Uhr) und den Beurteilungszeitraum Nacht (22 Uhr bis 6 Uhr) zu erfolgen.



(1) 1 Der Beurteilungspegel für Straßen ist nach Abschnitt 3 in Verbindung mit Abschnitt 1 der Richtlinien für den Lärmschutz an Straßen - Ausgabe 2019 - RLS-19 (VkBl. 2019, Heft 20, lfd. Nr. 139, S. 698) zu berechnen. 2 Die Berechnung hat getrennt für den Beurteilungszeitraum Tag (6 Uhr bis 22 Uhr) und den Beurteilungszeitraum Nacht (22 Uhr bis 6 Uhr) zu erfolgen.

(2) Bei der Berechnung sind insbesondere folgende Rahmenbedingungen zu beachten:

1. die Geräuschemissionen von den Kraftfahrzeugen,

2. die akustischen Eigenschaften der Straßendeckschicht und

3. die Einflüsse auf dem Ausbreitungsweg.

(3) Die akustischen Eigenschaften der Straßendeckschicht nach Absatz 2 Nummer 2 werden beachtet, indem die Bauweise einem Straßendeckschichttyp zugeordnet wird, der aufgeführt ist in der jeweils jüngsten veröffentlichten Fassung der Tabellen 4a oder 4b der Richtlinien für den Lärmschutz an Straßen - Ausgabe 2019 - RLS-19 (VkBl. 2019, Heft 20, lfd. Nr. 139, S. 698) und mit der festgelegten Straßendeckschichtkorrektur in die Berechnung eingestellt wird.


vorherige Änderung nächste Änderung

§ 3a (neu)




§ 3a Festlegung der Straßendeckschichtkorrektur


vorherige Änderung nächste Änderung




(1) Für eine Bauweise, die keinem Straßendeckschichttyp entspricht, der aufgeführt ist in der jeweils jüngsten veröffentlichten Fassung der Tabellen 4a oder 4b der Richtlinien für den Lärmschutz an Straßen - Ausgabe 2019 - RLS-19 (VkBl. 2019, Heft 20, lfd. Nr. 139, S. 698), legt das Bundesministerium für Verkehr und digitale Infrastruktur im Einvernehmen mit dem Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit eine Straßendeckschichtkorrektur fest, wenn

1. die Bauweise mindestens den allgemein anerkannten Regeln der Technik entspricht und

2. die Bundesanstalt für Straßenwesen eine Straßendeckschichtkorrektur nach den Technischen Prüfvorschriften zur Korrekturwertbestimmung der Geräuschemission von Straßendeckschichten - Ausgabe 2019 - TP KoSD-19 (VkBl. 2019, Heft 20, lfd. Nr. 140, S. 698) ermittelt hat.

(2) 1 Das Bundesministerium für Verkehr und digitale Infrastruktur gibt die Straßendeckschichtkorrektur im Verkehrsblatt bekannt. 2 Die Bekanntgabe erfolgt durch die Ergänzung oder Änderung der Tabellen 4a oder 4b der Richtlinien für den Lärmschutz an Straßen - Ausgabe 2019 - RLS-19 (VkBl. 2019, Heft 20, lfd. Nr. 139, S. 698). 3 Ab dem Zeitpunkt der Bekanntmachung ist die Straßendeckschichtkorrektur in die Berechnung nach § 3 einzustellen.

(3) 1 Ändert sich die Bauweise für einen Straßendeckschichttyp, der aufgeführt ist in der jeweils jüngsten veröffentlichten Fassung der Tabellen 4a oder 4b der Richtlinien für den Lärmschutz an Straßen - Ausgabe 2019 - RLS-19 (VkBl. 2019, Heft 20, lfd. Nr. 139, S. 698), kann das Bundesministerium für Verkehr und digitale Infrastruktur im Einvernehmen mit dem Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit festlegen, dass die bisherige Straßendeckschichtkorrektur anzuwenden ist, wenn die geänderte Bauweise

1. mindestens den allgemein anerkannten Regeln der Technik entspricht und

2. die akustischen Eigenschaften der Straßendeckschicht nicht verschlechtert.

2 Die bisherige Straßendeckschichtkorrektur ist solange anzuwenden, bis für die geänderte Bauweise eine neue Straßendeckschichtkorrektur nach Maßgabe der Absätze 1 und 2 festgelegt und bekanntgemacht wird.

vorherige Änderung nächste Änderung

§ 6 (neu)




§ 6 Übergangsregelung für die Berechnung des Beurteilungspegels für Straßen


vorherige Änderung nächste Änderung




Der Beurteilungspegel für den jeweiligen Abschnitt eines Straßenbauvorhabens berechnet sich nach den Vorschriften dieser Verordnung in der bis zum Ablauf des 28. Februar 2021 geltenden Fassung, wenn vor dem Ablauf des 1. März 2021

1. der Antrag auf Durchführung des Planfeststellungs- oder Plangenehmigungsverfahrens gestellt worden ist oder

2. für den Fall, dass ein Bebauungsplan die Planfeststellung ersetzt, der Beschluss nach § 2 Absatz 1 Satz 2 des Baugesetzbuchs in der Fassung der Bekanntmachung vom 3. November 2017 (BGBl. I S. 3634), gefasst und ortsüblich bekannt gemacht worden ist.

(heute geltende Fassung)
vorherige Änderung nächste Änderung

Anlage 1 (zu § 3) Berechnung des Beurteilungspegels für Straßen




Anlage 1 (aufgehoben)


vorherige Änderung

Der Beurteilungspegel Lr,T in Dezibel (A) [dB(A)] für den Tag (6.00 bis 22.00 Uhr) und der Beurteilungspegel Lr,N in dB(A) für die Nacht (22.00 bis 6.00 Uhr) werden für einen Fahrstreifen nach folgenden Gleichungen berechnet:

Formeln (1) und (2) (BGBl. 1990 I S. 1037)

Es bedeuten:

Lm,T(25) ... Mittelungspegel in dB(A) für den Tag (6.00 bis 22.00 Uhr) nach Diagramm I.

Lm,N(25) ... Mittelungspegel in dB(A) für die Nacht (22.00 bis 6.00 Uhr) nach Diagramm I.

Die maßgebende stündliche Verkehrsstärke M und der maßgebende Lkw-Anteil p werden mit Hilfe der der Planung zugrundeliegenden, prognostizierten durchschnittlichen täglichen Verkehrsstärke (DTV) nach Tabelle A berechnet, sofern keine geeigneten projektbezogenen Untersuchungsergebnisse vorliegen, die unter Berücksichtigung der Verkehrsentwicklung im Prognosezeitraum zur Ermittlung

a) der maßgebenden stündlichen Verkehrsstärke M (in Kfz/h)

b) des maßgebenden Lkw-Anteils p (über 2,8 t zulässiges Gesamtgewicht) in % am Gesamtverkehr

für den Zeitraum zwischen 22.00 und 6.00 Uhr als Mittelwert über alle Tage des Jahres herangezogen werden können. Das Verkehrsaufkommen einer Straße ist den beiden äußeren Fahrstreifen jeweils zur Hälfte zuzuordnen. Die Emissionsorte sind in 0,5 m Höhe über der Mitte dieser Fahrstreifen anzunehmen.

Dv ... Korrektur für unterschiedliche zulässige Höchstgeschwindigkeiten in Abhängigkeit vom Lkw-Anteil p nach Diagramm II.

DStrO ... Korrektur für unterschiedliche Straßenoberflächen nach Tabelle B.

DStg ... Korrektur für Steigungen und Gefälle nach Tabelle C.

Ds⊥ ... Pegeländerung durch unterschiedliche Abstände s⊥ zwischen dem Emissionsort (0,5 m über der Mitte des betrachteten Fahrstreifens) und dem maßgebenden Immissionsort ohne Boden- und Meteorologiedämpfung nach Diagramm III. Der maßgebende Immissionsort richtet sich nach den Umständen im Einzelfall; vor Gebäuden liegt er in Höhe der Geschoßdecke (0,2 m über der Fensteroberkante) des zu schützenden Raumes; bei Außenwohnbereichen liegt der Immissionsort 2 m über der Mitte der als Außenwohnbereich genutzten Fläche.

DBM ... Pegeländerung durch Boden- und Meteorologiedämpfung in Abhängigkeit von der mittleren Höhe hm nach Diagramm IV. Die mittlere Höhe hm ist der mittlere Abstand zwischen dem Grund und der Verbindungslinie zwischen Emissions- und Immissionsort. In ebenem Gelände ergibt sich hm als arithmetischer Mittelwert der Höhen des Emissionsortes und des Immissionsortes über Grund.

DB ... Pegeländerung durch topographische Gegebenheiten, bauliche Maßnahmen und Reflexionen. Je nach den örtlichen Gegebenheiten sind dies insbesondere Lärmschutzwälle und -wände, Einschnitte, Bodenerhebungen und Abschirmung durch bauliche Anlagen. Die Pegeländerung DB ist zu ermitteln nach den Richtlinien für den Lärmschutz an Straßen - Ausgabe 1990 - RLS-90, Kapitel 4.0, bekanntgemacht im Verkehrsblatt, Amtsblatt des Bundesministers für Verkehr der Bundesrepublik Deutschland (VkBl.) Nr. 7 vom 14. April 1990 unter lfd. Nr. 79. Die Richtlinien sind zu beziehen von der Forschungsgesellschaft für Straßen- und Verkehrswesen, Alfred-Schütte-Allee 10, 5000 Köln 21.

K ... Zuschlag für erhöhte Störwirkung von lichtzeichengeregelten Kreuzungen und Einmündungen nach Tabelle D.

Mit Hilfe der Gleichungen (1) und (2) werden die Beurteilungspegel für lange, gerade Fahrstreifen berechnet, die auf ihrer gesamten Länge konstante Emissionen und unveränderte Ausbreitungsbedingungen aufweisen.

Falls eine dieser Voraussetzungen nicht zutrifft, müssen die Fahrstreifen in einzelne Abschnitte unterteilt werden, deren einzelne Beurteilungspegel zu ermitteln sind nach den Richtlinien für den Lärmschutz an Straßen - Ausgabe 1990 - RLS-90, Kapitel 4.0, bekanntgemacht im Verkehrsblatt, Amtsblatt des Bundesministers für Verkehr der Bundesrepublik Deutschland (VkBl.) Nr. 7 vom 14. April 1990 unter lfd. Nr. 79. Die Richtlinien sind zu beziehen von der Forschungsgesellschaft für Straßen- und Verkehrswesen, Alfred-Schütte-Allee 10, 5000 Köln 21.

Die Beurteilungspegel der beiden äußeren Fahrstreifen sind nach Diagramm V zum Gesamtbeurteilungspegel für die Straße zusammenzufassen.

Die Gesamtbeurteilungspegel Lr,T und Lr,N sind auf ganze dB(A) aufzurunden. Im Falle des § 1 Abs. 2 Nr. 2 ist erst die Differenz der Beurteilungspegel aufzurunden.

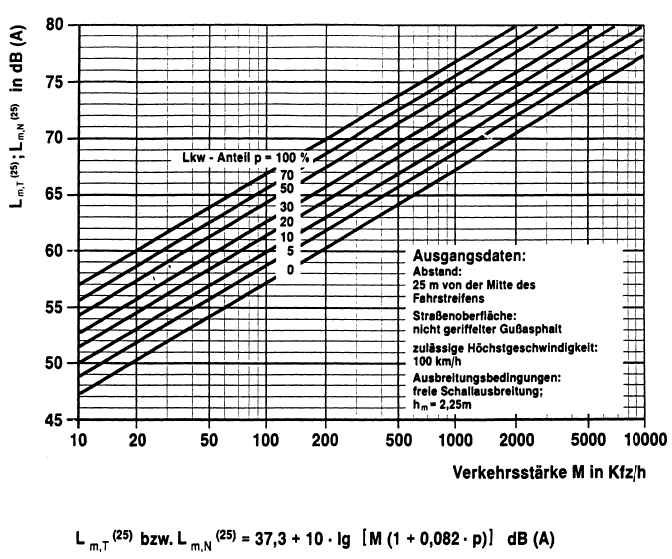

Diagramm I: Mittelungspegel Lm,T(25) bzw. Lm,N(25) in dB(A)
Diagramm I Mittelungspegel (BGBl. 1990 I S. 1038)


Tabelle A: Maßgebende Verkehrsstärke M in Kfz/h und maßgebende Lkw-Anteile p (über 2,8 t zul. Gesamtgewicht) in %

| | tags (6 bis 22 Uhr) | nachts (22 bis 6 Uhr)

| Straßengattung | M
Kfz/h | p
% | M
Kfz/h | p

| 1 | 2 | 3 | 4 | 5

1 | Bundesautobahnen | 0,06 DTV | 25 | 0,014 DTV | 45

2 | Bundesstraßen | 0,06 DTV | 20 | 0,011 DTV | 20

3 | Landes-, Kreisstraßen, Gemeindeverbindungsstraßen | 0,06 DTV | 20 | 0,008 DTV | 10

4 | Gemeindestraßen | 0,06 DTV | 10 | 0,011 DTV | 3


Tabelle B: Korrektur DStrO in dB(A) für unterschiedliche Straßenoberflächen bei zulässigen Höchstgeschwindigkeiten ≥ 50 km/h

| Straßenoberfläche | DStrO*) in dB(A)

| 1 | 2

1 | nicht geriffelte Gußasphalte, Asphaltbetone oder Splittmastixasphalte | 0

2 | Beton oder geriffelte Gußasphalte | 2

3 | Pflaster mit ebener Oberfläche | 3

4 | Pflaster | 6

*) Für lärmmindernde Straßenoberflächen, bei denen aufgrund neuer bautechnischer Entwicklungen eine dauerhafte Lärmminderung nachgewiesen ist, können auch andere Korrekturwerte DStrO berücksichtigt werden, z.B. für offenporige Asphalte bei zulässigen Höchstgeschwindigkeiten > 60 km/h minus 3 dB(A).

Diagramm II: Korrektur Dv in dB(A) für unterschiedliche zulässige Höchstgeschwindigkeiten in Abhängigkeit vom Lkw-Anteil p
Diagramm II Korrektur für unterschiedliche zulässige Höchstgeschwindigkeiten in Abhängigkeit vom Lkw-Anteil (BGBl. 1990 I S. 1040)


Tabelle C: Korrektur DStg in dB(A) für Steigungen und Gefälle

| Steigung/Gefälle in % | DStg in dB(A)

| 1 | 2

1 | ≤ 5 | 0

2 | 6 | 0,6

3 | 7 | 1,2

4 | 8 | 1,8

5 | 9 | 2,4

6 | 10 | 3,0

7 | für jedes zusätzliche Prozent | 0,6

Zwischenwerte sind linear zu interpolieren


Tabelle D: Zuschlag K in dB(A) für erhöhte Störwirkung von lichtzeichengeregelten Kreuzungen und Einmündungen

| Abstand des Immissionsortes vom nächsten Schnittpunkt der Achsen
von sich kreuzenden oder zusammentreffenden Fahrstreifen | K in dB(A)

| 1 | 2

1 | bis 40 m | 3

2 | über 40 bis 70 m | 2

3 | über 70 bis 100 m | 1

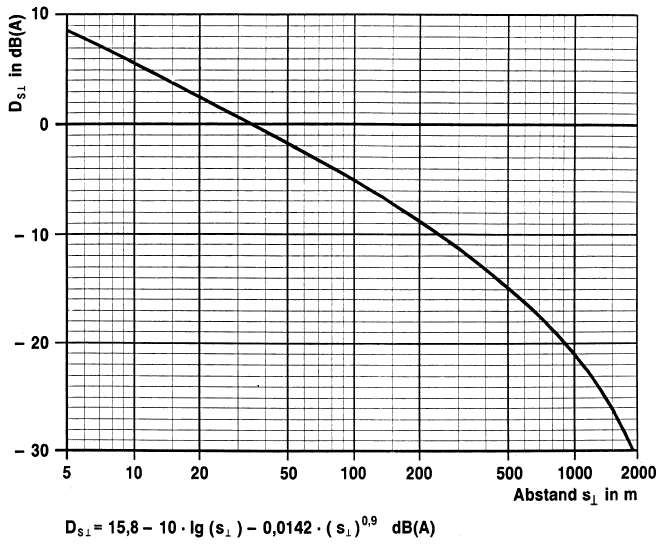

Diagramm III: Pegeländerung Ds⊥ in dB(A) durch unterschiedliche Abstände s⊥ zwischen dem Emissionsort (0,5 m über der Mitte des betrachteten Fahrstreifens) und dem maßgebenden Immissionsort
Diagramm III Pegeländerung durch unterschiedliche Abstände zwischen dem Emissionsort und dem maßgebenden Immissionsort (BGBl. 1990 I S. 1042)

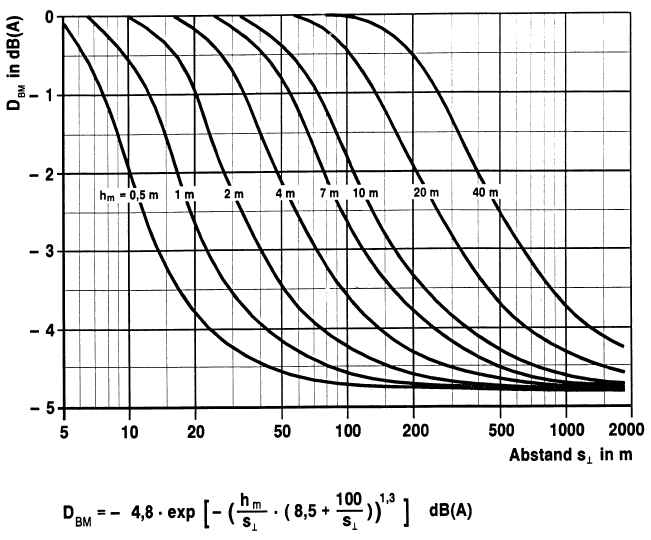

Diagramm IV: Pegeländerung DBM in dB(A) durch Boden- und Meteorologiedämpfung in Abhängigkeit von der mittleren Höhe hm
Diagramm IV Pegeländerung durch Boden- und Meteorologiedämpfung in Abhängigkeit von der mittleren Höhe (BGBl. 1990 I S. 1043)

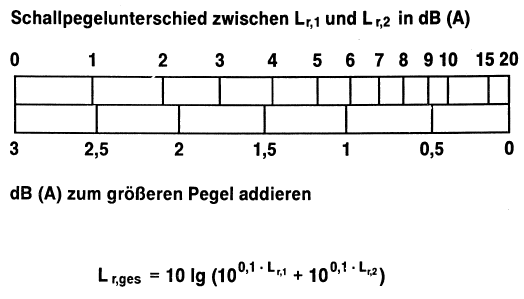

Diagramm V: Gesamtbeurteilungspegel Lr,ges aus zwei Beurteilungspegeln Lr,1 und Lr,2
Diagramm V Gesamtbeurteilungspegel aus zwei Beurteilungspegeln (BGBl. 1990 I S. 1044)
